DIMENSIONS DES AMORTISSEURS VOLKSWAGEN T5/T6


Dans cet article, JHKoncept fournit pour vous les dimensions de tous les amortisseurs testés, que vous pourrez comparer avec les dimensions d'origine servant de point de comparaison.

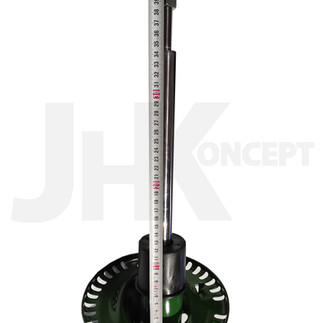

Les mesures détente / compression / diamètre tige sont prises en cm.


Le point de mesure de référence pour les combinés AV part du creux de la coupelle jusqu'à la surface d'appui de la butée tournante (base du filetage).

Cette cote est mesurée afin de déterminer l'espace dans lequel le ressort travaille.

(espace entre coupelle supérieure et coupelle inférieure).

Le point de mesure de référence pour les amortisseurs AR part de l'axe de l’œil à l'axe de l'oeil opposé.


1 - Amortisseurs ORIGINE T5/T6

2 - Amortisseurs SEIKEL DESERT HD

3 - Amortisseurs KIT CALIFORNIA RAID JHKoncept

4 - Amortisseurs HEAVYTRACK

5 - Amortisseurs BILTEIN CONFORT

6 - Remarques IMPORTANTES



AMORTISSEURS ORIGINE VOLKSWAGEN T5

AV 33,7 (L tige en butée maxi de compression 25 / L tige en butée maxi de compression 7 / diam tige 2,6 )

AR 47





AMORTISSEURS SEIKEL DESERT HD VOLKSWAGEN T5

Pour des informations détaillées et les essais du kit SEIKEL, cliquez sur KIT REHAUSSE SEIKEL HD VOLKSWAGEN T5/T6.

AV 34 (L tige en en butée maxi de détente 25 / L tige en en butée maxi de compression 5,3 / diam tige 2,4 )

AR 49,8 (L en compression max 33,8)





AMORTISSEURS KIT CALIFORNIA RAID JHKoncept

AV 34,5 (L tige en butée maxi de détente 25 / L tige en en butée maxi de compression 4,8 / diam tige 2,4 )

AR 49,8 (L en compression max 33,8)


Le KIT CALIFORNIA RAID JHKoncept utilise des amortisseurs spécifiques rallongés, d'un tarage de base supérieur de 30% à SEIKEL / HEAVYTRACK et BILSTEIN, et ajustables en détente. Un amortisseur spécifique destiné à un usage RAID à fortes charges.



AMORTISSEURS KONI HEAVY-TRACK VOLKSWAGEN T5

AV 34,5 (L tige en butée maxi de détente 25 / L tige en en butée maxi de compression 4,8 / diam tige 2,4 )

AR 47,5 (L en compression max 32)



AMORTISSEURS BILSTEIN AV VOLKSWAGEN T5 REF 22 252463 / AR 24-249317.

AV 34,5 (L tige en butée maxi de détente 23,3 / L tige en en butée maxi de compression N.C. / diam tige 2,5 )

AR 48 (L en compression max N.C.)


REMARQUES IMPORTANTES :

  • Seul la longueur des tiges amortisseurs SEIKEL sont identiques à l'origine en raison de la soupape FSD qui prend 0,5cm d'espace dans le corps de l'amortisseur.

  • La hauteur totale du combiné KONI SEIKEL et JHKoncept est d'environ 1,5 cm plus haut (la partie inférieure de l'amortisseur est rallongée, mais l'espace dans lequel le ressort travaille reste identique)

  • Pour les amortisseurs AR, 2,8 cm de + pour SEIKEL et JHKoncept, +1cm pour BILSTEIN et seulement 0,5cm de + pour HEAVY TRACK.

  • Les kits SEIKEL / JHKoncept nécessitent obligatoirement la pose d'un UN KIT ADAPTATION 4Motion, dont le but est la modification des butées de suspension, ainsi que l'alignement des transmissions.
